測繪組件化柔性線路板模塊產品概述

產品定義：

測繪組件化柔性線路板模塊是一種用于測繪領域的裝置，其主要功能是將多個測繪組件集成在一塊柔性線路板上，實現模塊化、標準化的測繪解決方案。

該模塊通常由柔性線路板、測繪組件、接口電路等部分組成。其中，柔性線路板用于連接各個組件，實現信號的傳輸和處理；測繪組件包括傳感器、處理器、存儲器等，用于實現各種測繪功能；接口電路則用于連接外部設備和通信。

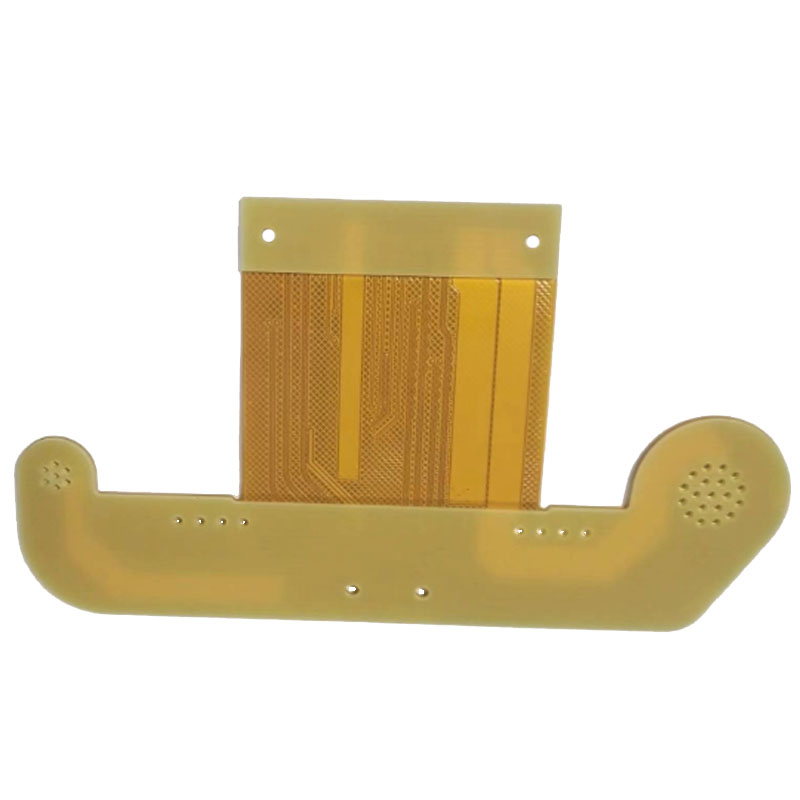

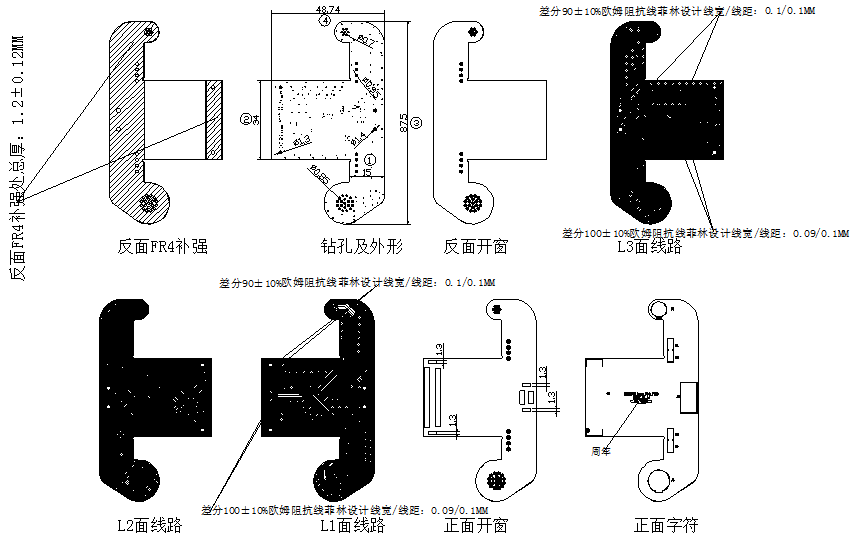

圖片：見分層圖

產品基本工藝流程：

開料、鉆孔、內層圖形轉移、蝕檢、貼內層熱固膠、貼外層基材、壓合/固化、靶沖銷釘孔、除膠渣、沉/鍍銅、外層正反面圖形轉移、阻抗測試1、貼外層覆蓋膜、表面處理、阻抗測試2、開短路測試、絲印字符、成型、補強裝配、終檢、包裝出貨

產品特色亮點：

模塊化設計：將多個測繪組件集成在一塊柔性線路板上，方便安裝和維修，同時也提高了系統的可靠性和穩定性。

標準化接口：采用標準化的接口設計，方便與其他設備或系統進行連接和通信。

靈活性：可以根據不同的需求，選擇不同的測繪組件和接口，實現不同的測繪功能。

易于擴展：可以方便地添加新的測繪組件或接口，實現系統的擴展和升級

產品輸出相關報告：

《項目技術可行性分析報告》

《產品測試報告》

《線路板成品可靠性測試報告》

測繪組件化柔性線路板模塊產品參數

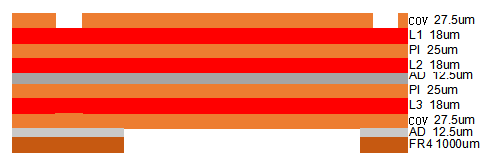

產品疊層結構：

產品孔

最小金屬化孔徑：0.2±0.075mm；

最小非金屬化孔徑：1.3±0.05mm

產品阻焊&字符

連接器開窗：26.1*2.1mm

字符線寬/字高：0.13*0.92mm

完成品相關尺寸：87.49*48.74mm

表面工藝：沉金

功能測試：測試開短路

可靠性測試：熱沖擊試驗，上錫測試，特性阻抗測試，補強剝離強度測試

產品相關認證測試：
