    柔性LED晶膜屏線路板制造解決方案
    發布日期:2023-09-05 訪問量:2034

    一、定義及簡述

      柔性LED晶膜屏線路板是特定的一種具有耐高溫不變色的線路板,它采用了高溫白油作為絕緣層,并采用了柔性線路板技術。柔性LED晶膜屏線路板結合了高溫白油和柔性線路板的技術的優點,具有高溫性能穩定、電氣性能良好、適應性等優點,柔性LED晶膜屏線路板制造解決方案以客戶的EDA設計文件,分析產品線路板DFM可制造性設計、線路板DFT可測試性設計結合cam計算機輔助設計輸出生產制造資料和生產工藝參數。

    LED晶膜屏解剖圖

    二、柔性LED晶膜屏線路板結構層次基礎可選

    1、線路板類型:柔性線路板、超薄剛性線路板可選;

    2、線路板層次:單面、雙面;

    LED晶膜屏柔性線路板

    三、柔性LED晶膜屏線路板材料可選

    1、線路板覆銅板基材:CPI聚酰亞胺、PET聚酯、BT樹脂;

    2、線路板補強材料:PI、FR4、BT、鋼片、鋁片、鎳片、其他材料可選;

    3、線路板抗干擾材料:電磁屏蔽膜、吸波材料、銅漿、銀漿、銅片、鋁片、其他材料可選;

    4、線路板輔助材料:雙面膠、導電膠、泡沫棉、散熱片、其他材料可選;

    柔性LED晶膜屏柔性線路板模塊

    5、線路板阻焊材料:

    5.1、CPI聚酰亞胺線路板無阻焊,采用表面化錫工藝,CPI透明度85%,耐高溫正常高溫回流焊(255±5℃)

    5.2、PET聚酯線路板無阻焊,采用表面化錫工藝,PET透明度90%,耐高溫(180±10℃)

    5.3、BT樹脂線路板采用透明UV感光油墨,BT透明度近距離95%耐高溫(255±5℃)





    四、柔性LED晶膜屏線路板制造工藝可選

    1、孔加工:CNC鉆孔、激光鉆孔、沖孔、靶孔等可選;

    2、電鍍加工:面銅電鍍+化學沉銅、面銅電鍍+黑孔可選;

    3、線路加工:干膜圖形轉移+蝕刻、濕膜圖形轉移+蝕刻可選;

    4、壓合加工:中溫快壓、中溫真空快壓、中溫硫化壓合、高溫傳壓、高溫真空傳壓可選;

    5、表面處理:化錫、沉金;

    6、字符印刷:字符印刷、字符打印可選;

    7、外形加工:沖壓切割、激光切割可選;

    8、過孔工藝:通孔。

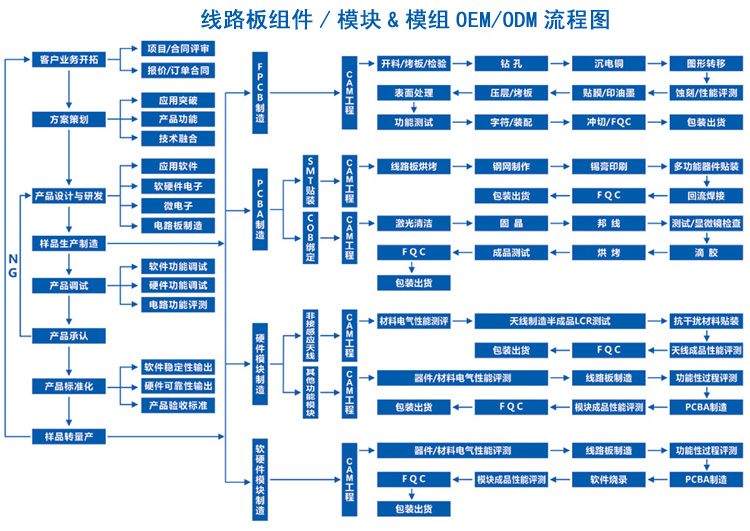

    實佳電子生產線生產工藝流程圖


    五、柔性LED晶膜屏線路板功能&性能評測方法可選

    1、材料檢測:FCCL覆銅板/高分子材料/銅材/膠材電性能、物理性能分析評測;

    2、過程功能檢測:飛針測試、通用測試、專用測試;

    3、過程性能檢測:AOI缺陷測試、ICT性能測試;

    4、成品功能檢測:飛針測試、通用測試、專用測試;

    5、成品性能檢測:AVI缺陷測試、ICT性能測試、高低溫測;

    6、透明度測試:透明度測試
