解決方案

    連接器排線四層軟硬結合板制造解決方案
    發布日期:2023-09-05 訪問量:1534

    一、定義及簡述

    連接器排線四層軟硬結合板是將3層或更多層的單面或雙面柔性電路層壓在一起,通過鉆孔、電鍍形成金屬化孔,在不同層間形成導電通路。多層電路在更高可靠性,更好的熱傳導性和更方便的裝配性能方面具有巨大的功能差異。在設計布局時,應當考慮到裝配尺寸、層數與撓性的相互影響,連接器排線四層軟硬結合板制造解決方案以客戶的EDA設計文件,分析產品線路板DFM可制造性設計、線路板DFT可測試性設計,結合cam計算機輔助設計輸出生產制造資料和生產工藝參數。

    四層軟硬結合板


    二、連接器排線四層軟硬結合板結構層次基礎可選

    1、線路板類型:柔性線路板、超薄剛性線路板;

    2、線路板層次:四層;

    3、線路板結構:對稱結構1+2+1(內層軟板可分層與一體結構)、非對稱結構2+2(軟板可分層與一體結構)。

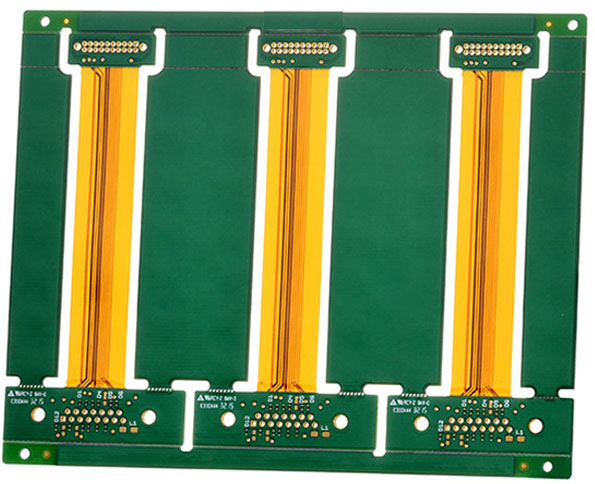

    四層軟硬結合板單體圖

    三、連接器排線四層軟硬結合板材料可選

    1、線路板覆銅板基材:PI聚酰亞胺、超薄FR4玻璃纖維布、BT樹脂、其他材料可選;

    2、線路板阻焊材料:PI膜、熱固油墨、UV感光油墨、其他材料可選;

    3、線路板補強材料:PI、FR4、BT、鋼片、鋁片、鎳片、其他材料可選;

    4、線路板抗干擾材料:電磁屏蔽膜、吸波材料、銅漿、銀漿、銅片、鋁片、其他材料可選;

    5、線路板輔助材料:雙面膠、導電膠、泡沫棉、散熱片、其他材料可選;



    四、連接器排線四層軟硬結合板制造工藝可選

    1、孔加工:CNC鉆孔、激光鉆孔、CNC銑孔、沖孔、靶孔等可選;

    2、電鍍加工:面銅電鍍+化學沉銅、面銅電鍍+黑孔可選;

    3、線路加工:干膜圖形轉移+蝕刻、濕膜圖形轉移+蝕刻可選;

    4、壓合加工:中溫快壓、中溫真空快壓、中溫硫化壓合、高溫傳壓、高溫真空傳壓可選;

    5、表面處理:化錫、沉金、電金;

    6、字符印刷:字符印刷、字符打印可選;

    7、外形加工:沖壓切割、激光切割可選。

    8、過孔工藝:通孔、盲孔、埋孔

    軟硬結合板制造工藝

    軟板部分

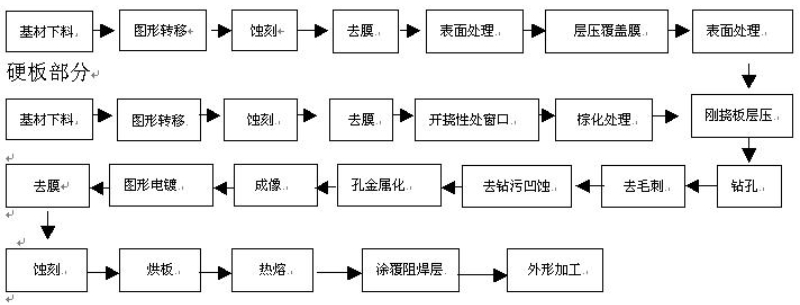

    軟硬結合板生產工序流程圖

    五、連接器排線四層軟硬結合板功能&性能評測方法可選

    1、材料檢測:FCCL覆銅板/高分子材料/銅材/膠材電性能、物理性能分析評測;

    2、過程功能檢測:飛針測試、通用測試、專用測試;

    3、過程性能檢測:AOI缺陷測試、ICT性能測試;

    4、成品功能檢測:飛針測試、通用測試、專用測試;

    5、成品性能檢測:AVI缺陷測試、ICT性能測試;
